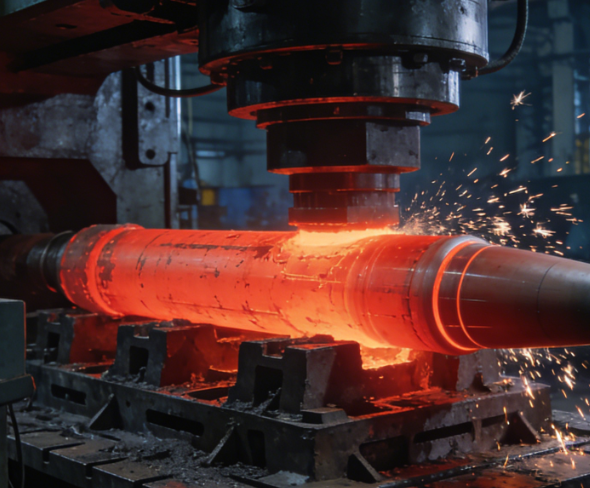

Wie wird das Raketengehäuse geschmiedet und geformt?
Beim Raketendesign ist das Schmieden des Raketengehäuses ein zentrales Element, das seine Leistung bestimmt. Titanlegierungen sind aufgrund ihrer einzigartigen physikalisch-chemischen Eigenschaften zum bevorzugten Material für Raketengehäuse geworden, und der Schmiedeprozess ist der Schlüssel zur Erschließung ihres Leistungspotenzials. Von der Materialauswahl bis zur Prozesskontrolle verkörpert jeder Schritt das unermüdliche Streben der Militärindustrie nach Leistung und Zuverlässigkeit.
Titanlegierungen: Der „natürliche Liebling“ unter den Raketengehäusen
Titanlegierungen haben nur 60 % der Dichte von Stahl, besitzen jedoch eine spezifische Festigkeit, die mit hochfestem Stahl vergleichbar ist. Dies bedeutet, dass Gehäuse aus Titanlegierung bei gleicher Festigkeit das Gewicht des Flugkörpers erheblich reduzieren und so die Nutzlast und die Flugreichweite erhöhen können. Dank ihrer Stabilität über einen weiten Temperaturbereich (-253 Grad bis 600 Grad) können sie den hohen Temperaturen standhalten, die durch Luftreibung bei Hochgeschwindigkeitsflügen entstehen, und eine Versprödung in extrem kalten Umgebungen vermeiden. Darüber hinaus verleiht der auf der Oberfläche von Titanlegierungen gebildete dichte Oxidfilm ihnen eine hervorragende Korrosionsbeständigkeit und bewahrt die strukturelle Integrität auch bei Langzeitbetrieb in rauen Umgebungen wie Feuchtigkeit und Salznebel. Am Beispiel der Titanlegierung TC4 (Ti-6Al-4V) behält dieses Material, das häufig in Gehäusen von Raketentriebwerken verwendet wird, eine Zugfestigkeit von 618 MPa auch bei 400 Grad bei und seine Ermüdungsfestigkeit erreicht 70–80 % seiner Zugfestigkeit und übertrifft damit die herkömmlicher Metallmaterialien bei weitem. Diese „Kombination aus Steifigkeit und Flexibilität“ macht Titanlegierungen zur idealen Wahl für Raketengehäuse, vom Gefechtskopf bis zum Motorraum.
Schmiedeprozess: Der „Goldene Schlüssel“ zur Erschließung der Leistung von Titanlegierungen
Das Schmieden von Titanlegierungen ist nicht einfach eine plastische Verformung, sondern eine umfassende Technologie, die Materialwissenschaft, Thermodynamik und Präzisionskontrolle umfasst. Sein Hauptziel besteht darin, die Kornstruktur des Materials durch Steuerung der Verformungstemperatur, des Verformungsgrads und der Verformungsgeschwindigkeit zu optimieren und so seine mechanischen Eigenschaften zu verbessern.
Die Temperaturkontrolle ist die Seele des Schmiedeprozesses. Titanlegierungen sind äußerst temperaturempfindlich und ihr Schmiedetemperaturfenster liegt typischerweise 40–50 Grad unter der Phasenumwandlungstemperatur. Wenn die Temperatur zu hoch ist, wachsen die Körner schnell und bilden grobe Widmanstätten-Strukturen, was zu einer Abnahme der Materialplastizität führt; Wenn die Temperatur zu niedrig ist, erhöht sich der Verformungswiderstand, was leicht zu Rissen führen kann. Das Aufkommen der Technologie des isothermen Schmiedens hat eine revolutionäre Lösung für das Schmieden von Titanlegierungen geschaffen. Durch gleichzeitiges Erhitzen der Matrize und des Barrens auf die Zieltemperatur und deren Verformung mit extrem niedrigen Dehnungsraten unter Schutzgas können Leistungseinbußen durch Temperaturabfall wirksam vermieden werden. Beispielsweise kann bei der Herstellung von integral beschaufelten Scheiben für Raketentriebwerke mit der Technologie des isothermen Schmiedens eine Präzisionsformung mit Wandstärken von nur 1,52–1,87 mm erreicht werden, wobei sichergestellt wird, dass sich das Material in einem superplastischen Zustand befindet, wodurch das Risiko von Rissen deutlich reduziert wird.
Der Verformungsgrad ist ein weiterer Schlüsselfaktor, der die Leistung von Schmiedestücken aus Titanlegierungen beeinflusst. Wenn der Verformungsgrad weniger als 30 % beträgt, ist es schwierig, die Gussstruktur aufzubrechen, was zu groben Körnern führt; Wenn der Verformungsgrad 60 % übersteigt, werden die Körner erheblich verfeinert und bilden eine gemischte Struktur aus gleichachsigen --Phasen- und --Transformationsmikrostrukturen. Diese Struktur vereint hohe Festigkeit mit guter Zähigkeit. Beispielsweise kann beim Schmieden der TC4-Titanlegierung durch die Steuerung des Verformungsgrads zwischen 75 % und 80 % die Anisotropie in der Mikrostruktur minimiert werden, wodurch die Ermüdungsbeständigkeit des Materials verbessert wird. Ebenso wichtig ist die Kontrolle der Verformungsrate. Titanlegierungen haben eine schlechte Wärmeleitfähigkeit und eine schnelle Verformung kann leicht zu einem übermäßigen lokalen Temperaturanstieg führen, der zu Leistungseinbußen führt. Daher muss die Verformungsgeschwindigkeit während des Schmiedens streng kontrolliert werden, um zu verhindern, dass der Temperaturanstieg die Phasenumwandlungstemperatur überschreitet. Beispielsweise kann beim multidirektionalen Gesenkschmieden eine abwechselnde Belastung in vertikaler und horizontaler Richtung den Energieverbrauch einer einzelnen Verformung reduzieren und die Auswirkungen des Temperaturanstiegs auf die Materialeigenschaften minimieren.
Praktischer Fall: Vom Labor zum Schlachtfeld
Am Beispiel der Herstellung eines Raketentriebwerksgehäuses wurde das nahezu isotherme Gesenkschmiedeverfahren unter Verwendung der Titanlegierung TC4 eingesetzt. Durch die präzise Steuerung der Formtemperatur (930 °C), des Verformungsgrads (70 %) und der Dehnungsrate (5×10⁻⁴ s⁻¹) wurde das Gehäuse erfolgreich und präzise geformt. Nach der Wärmebehandlung erreichte das Schmiedestück eine Zugfestigkeit von 980 MPa und eine Dehnung von 12 %, was die Designanforderungen weit übertraf. Noch wichtiger ist, dass die Ermüdungslebensdauer im Vergleich zu herkömmlichen Verfahren um 30 % erhöht wurde, was die Zuverlässigkeit der Rakete erheblich steigert. Dieser Fall zeigt deutlich, dass jeder Optimierungsschritt im Schmiedeprozess der Titanlegierung direkt zu einer erheblichen Verbesserung der Flugkörperleistung führen kann.
Der technologische Burggraben militärischer Unternehmen
Für Militärunternehmen ist die Beherrschung der Kerntechnologie des Schmiedens von Titanlegierungen nicht nur eine strategische Entscheidung, um sich an den Trend der Modernisierung der Landesverteidigung anzupassen, sondern auch ein entscheidender Schritt auf dem Weg zur Führungsspitze der High-End-Fertigung. Am Beispiel von Baoji Juwei Titanium Industry ist es durch die Einführung international fortschrittlicher isothermer Schmiedegeräte und -prozesse gelungen, die Massenproduktion von Schmiedestücken aus TC4-Titanlegierungen erfolgreich zu erreichen. Seine Produkte werden häufig in Raketen, Raumfahrzeugen und Flugtriebwerken eingesetzt. Seine Schmiedeteile dominieren nicht nur den heimischen Markt, sondern werden auch in hochwertige Märkte in Europa und Amerika exportiert, was das Unternehmen zu einem Referenzunternehmen im globalen Bereich der Titanlegierungsschmiedekunst macht. Diese Anhäufung technologischer Stärke beruht nicht nur auf der extremen Kontrolle der Prozessdetails, sondern auch auf einem tiefgreifenden Verständnis der Materialeigenschaften. Beispielsweise kann durch Anpassen der Abkühlgeschwindigkeit während des Schmiedens das Verhältnis von --Phase zu --Phase in der Titanlegierung gesteuert werden, wodurch ein präzises Gleichgewicht zwischen Festigkeit und Zähigkeit erreicht wird; Durch die Optimierung des Formdesigns kann die Eigenspannung im Schmiedeteil reduziert und seine Ermüdungsbeständigkeit verbessert werden.
Zukunftsaussichten: Der „Galaktische Ozean“ des Titanlegierungsschmiedens
Mit der Entwicklung modernster Ausrüstung wie Hyperschallwaffen und wiederverwendbaren Raumfahrzeugen werden die Leistungsanforderungen an Schmiedeteile aus Titanlegierungen immer strenger. In der Zukunft wird sich die Technologie zum Schmieden von Titanlegierungen hin zu ultrapräzisen Umformungen, maßgeschneiderten Materialeigenschaften und einer umweltfreundlichen Fertigung entwickeln. Durch die Ultra--Präzisionsumformungstechnologie werden dünnere Wandstärken und komplexere Strukturen in Schmiedeteilen durch multi-direktionales Ladeformdesign und digitale Temperaturkontrollsysteme erreicht; Angepasste Materialeigenschaften ermöglichen die bedarfsgerechte Anpassung der Festigkeit, Zähigkeit und Ermüdungsleistung von Titanlegierungen durch Anpassung der Schmiedeprozessparameter. und eine umweltfreundliche Fertigung wird Schmiedeprozesse mit geringem -Energieverbrauch-und geringen -Emissionen entwickeln und so die nachhaltige Entwicklung des Schmiedens von Titanlegierungen fördern. Diese Trends werden nicht nur zu weiteren Durchbrüchen in der Schmiedetechnologie von Titanlegierungen führen, sondern auch neue Möglichkeiten für Sprünge in der Flugkörperleistung bieten.
Die Schmiedetechnologie aus Titanlegierungen verändert die Leistungsgrenzen moderner Raketen auf subtile Weise. Seine leichten, hoch{1}festen und korrosionsbeständigen Eigenschaften verbessern nicht nur die Durchschlagskraft und Überlebensfähigkeit von Raketen, sondern legen auch die materielle Grundlage für die Entwicklung künftiger hochmoderner Ausrüstung wie Hyperschallwaffen und wiederverwendbarer Raumfahrzeuge. Für Militärunternehmen ist die Investition in die Technologie zum Schmieden von Titanlegierungen nicht nur eine strategische Entscheidung, um mit dem Trend der Modernisierung der Landesverteidigung Schritt zu halten, sondern auch ein entscheidender Schritt auf dem Weg zur Führungsspitze der High-End-Fertigung. In diesem technologischen Wettlauf wird sich derjenige, der die Kernprozesse des Schmiedens von Titanlegierungen beherrscht, einen Vorteil im zukünftigen Bereich der Militärtechnologie verschaffen und einen soliden „Titanschild“ für die nationale Sicherheit und Entwicklung aufbauen.
